Oggi vi spiego come poter suddividere una bolletta della luce nel caso di un impianto fotovoltaico collegato a due utenze.

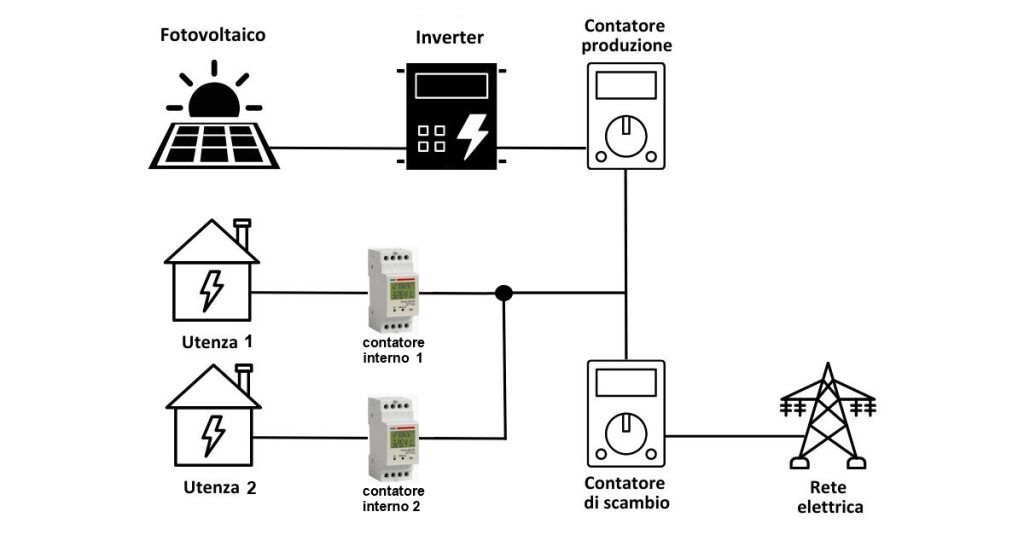

lo schema a blocchi sopra rappresenta un tipico impianto associato ad un contatore. Nello specifico l’ impianto è composto da pannelli fotovoltaici collegati ad un 1 inverter collegati ad un contatore di produzione e ad un contatore di scambio . Le utenze in questo caso sono due con contatori interni che contabilizzano i consumi ; I contatori sono decritti sotto
Contatore di produzione
- Funzione: Misura l’energia elettrica prodotta dall’impianto fotovoltaico.
- Posizione: Si trova tra l’inverter e il quadro generale dell’impianto.
- Scopo:
- Serve per monitorare la quantità totale di energia prodotta dai pannelli fotovoltaici.
- È utilizzato per determinare gli incentivi o i contributi derivanti dall’energia prodotta (se applicabili).
- Non considera l’energia utilizzata direttamente dall’utente, ma solo quella generata complessivamente.
Contatore di scambio
- Funzione: Misura l’energia elettrica immessa in rete e quella prelevata dalla rete.
- Posizione: Installato tra l’impianto fotovoltaico e la rete elettrica (generalmente all’ingresso della rete domestica o aziendale).
- Scopo:
- Serve per calcolare il bilancio energetico dello scambio sul posto.
- Registra l’energia in due direzioni:
- Energia immessa in rete: L’energia in eccesso prodotta dall’impianto e non consumata viene immessa nella rete.
- Energia prelevata dalla rete: L’energia prelevata dalla rete nei momenti in cui l’impianto fotovoltaico non produce abbastanza (ad esempio, di notte o con cattivo tempo).
quando l’ impianto fotovoltaico produce piu energia di quella che si consuma allora l’ impianto immette energia in rete , se invece l’ impianto fotovoltaico produce meno energia di quella che si consuma allora si preleva energia per la differenza esempio:
- si immette energia: quando ad esempio la potenza prelevata dalle utenze è 2 Kilowatt e l’ energia prodotta è 3 kilowatt in questo caso si immette in rete energia per 1 kilowatt , questa verrà poi pagata dal GSE
- si Preleva energia: Quando ad esempio la potenza prelevata dalle utenze è 4 Kilowatt e l’ energia prodotta è 3 kilowatt in questo caso si preleva dalla rete energia per 1 kilowatt , questa energia verrà pagata tramite la bolletta del proprio gestore
Contatore interno
- Funzione: Misura l’energia elettrica consumata dalle singole utenze;
- serve appunto per dividere i consumi e la bolletta nelle due utenze
- Questo contatore è mono direzionale , funziona sempre sia quando il contatore di scambio immette energia in rete o la preleva .
- Bisognerebbe collegare un sistema ( cioè un dispositivo ) sul contatore di scambio che rileva se stiamo prelevando o stiamo immettendo energia dalla rete, questo dispositivo potrebbe accendere una lampada spia ad esempio di colore verde ; se accesa mi indica che stiamo immetendo energia e quindi il nostro impianto fotovoltaico produce piu di quello che consumiamo e se questa lampada spia fosse spenta allora significa che il nostro impianto fotovoltaico produce meno energia di quella che consumiamo oppure non produce affatto
Questo dispositivo potrebbe anche azionare un relè che escluda i due contatori interni quando l’impianto emette energia in rete cioè che non stiamo prelevando corrente.
Tuttavia però questo dispositivo ha un costo abbastanza rilevante sia per il dispositivo stesso che per l’impianto da realizzare quindi rimandiamo in futuro la spiegazione con questo sistema e utilizziamo il sistema del calcolo a percentuale per la suddivisione dei consumi
.
Lettura dei valori
Per conoscere i consumi è necessario fare la lettura periodica , il periodo più indicato è quello di inizio di ogni mese. Quasi tutti i fornitori di energia elettrica producono le proprie bollette indicando le letture all’inizio di ogni mese
Calcolo a percentuale e suddivisione degli importi

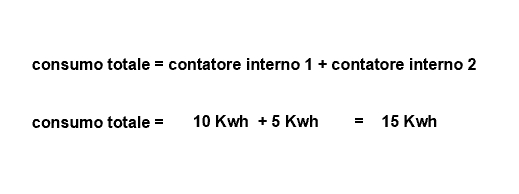

Bisogna prima di tutto calcolare la percentuale dei consumi tra le due utenze se il contaore 1 rileva il consumo di 10 Kilowattora e il 2′ contaore rileva il consumo di 5 kilowattora il consumo totale è di 15 Kilowattora :
Calcolo a percentuale e suddivisione degli importi
Bisogna prima di tutto calcolare la percentuale dei consumi tra le due utenze se il contaore 1 rileva il consumo di 10 Kilowattora e il 2′ contaore rileva il consumo di 5 kilowattora il consumo totale è di 15 Kilowattora :

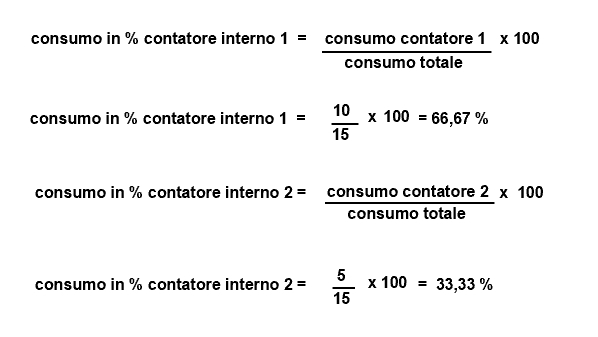

il calcolo del consumo in percentuale di ogni interno si ottiene con la formula sotto
